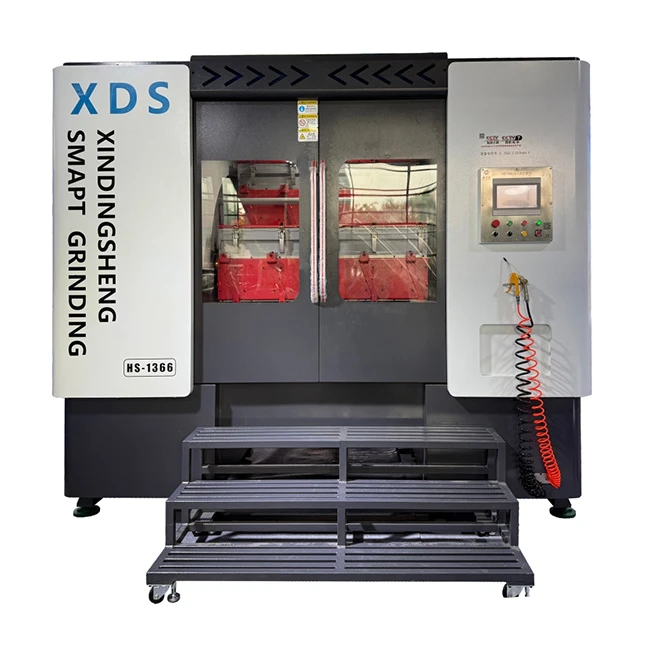

मल्टी स्टेशन सेंट्रीफ्यूगल पॉलिशिंग मशीन

Dongguan Xindingsheng इंटेलिजेंट ग्राइंडिंग टेक्नोलॉजी कं, लिमिटेड चीन में मल्टी स्टेशन सेंट्रीफ्यूगल पॉलिशिंग मशीन के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है, जो गुणवत्ता वाले उत्पादों और अच्छी कीमत से प्रतिष्ठित है। कृपया हमारे कारखाने से थोक में अनुकूलित मल्टी स्टेशन सेंट्रीफ्यूगल पॉलिशिंग मशीन खरीदने का आश्वासन दें। कोटेशन के लिए, अभी हमसे संपर्क करें।

यह एक मल्टी{{0}स्टेशन इंडिपेंडेंट ज़ोन सेंट्रीफ्यूगल फ़िनिशिंग मशीन है, जिसे विशेष रूप से मल्टी{{1}विभिन्न और छोटे {{2}बैच भागों को एक साथ पीसने के लिए डिज़ाइन किया गया है। 990A मॉडल से अपग्रेड किया गया, यह एक स्वतंत्र ज़ोन ड्रम डिज़ाइन को अपनाता है, जो एक मशीन को बिना किसी मिश्रण या टक्कर के एक ही समय में विभिन्न विशिष्टताओं के हिस्सों को पीसने की अनुमति देता है, जिससे कई प्रकार के हिस्सों की पीसने की दक्षता में काफी सुधार होता है।

33KW उच्च -पावर मोटर से सुसज्जित, गति को मजबूत शक्ति के साथ 0{5}}100 RPM के बीच समायोजित किया जा सकता है। ड्रम के चार सेट समकालिक गति विनियमन और स्वतंत्र अनलोडिंग, पीसने की दक्षता और परिचालन लचीलेपन को संतुलित करने का समर्थन करते हैं। ड्रम अलग करने योग्य अल्ट्रा{7}}पतले पॉलीयुरेथेन विभाजन (केवल 3 मिमी मोटा) से सुसज्जित है, जो उच्च स्थान उपयोग सुनिश्चित करता है; विभाजन को स्वतंत्र रूप से हटाया जा सकता है, जिससे ड्रम को एक मानक के रूप में उपयोग किया जा सकता है, जिससे दोहरे उद्देश्य की कार्यक्षमता का एहसास होता है।

ड्रम बॉडी स्टील प्लेट से बनी होती है, जबकि आंतरिक ड्रम और विभाजन घिसाव प्रतिरोधी पॉलीयुरेथेन से बने होते हैं, जिसमें उत्कृष्ट घिसाव प्रतिरोध और आसान सफाई होती है। ड्रम कवर एक स्वतंत्र ज़ोन सीलिंग डिज़ाइन को अपनाते हैं, जो अधिक सुविधाजनक लोडिंग और अनलोडिंग के लिए एकल ज़ोन के कवर को अलग से खोलने में सक्षम बनाता है। पूरी मशीन पीसने वाले द्रव के छींटों को रोकने के लिए एक पूरी तरह से संलग्न संरचना को अपनाती है, जो कई प्रकार के हार्डवेयर, इलेक्ट्रॉनिक और ऑटो पार्ट्स को पीसने के लिए उपयुक्त है और विभिन्न प्रकार और छोटे बैच उत्पादन के लिए उपयुक्त है।

(1) समग्र संरचना
एक अनुकूलित ड्रम ज़ोन संरचना के साथ 990A मॉडल से उन्नत, मशीन मुख्य रूप से एक कोल्ड रोल्ड स्टील ऊपरी कवर, एक वेल्डेड बेस, एक मल्टी {2} स्टेशन ज़ोन ड्रम टर्नटेबल असेंबली, एक मल्टी {3} फ़ंक्शनल इलेक्ट्रिकल कैबिनेट और एक रिसीविंग ट्रफ से बनी होती है। मुख्य उन्नयन स्वतंत्र ज़ोन ड्रम के चार सेटों में निहित है, और अन्य संरचनाएं भी अधिक लचीले संचालन के लिए अनुकूलित हैं।
① ऊपरी आवरण: ठंडी रोल्ड स्टील प्लेटों से वेल्डेड, सामने का सुरक्षात्मक स्लाइडिंग दरवाजा चार ड्रमों के एक साथ संचालन के लिए एक डबल दरवाजा डिजाइन को अपनाता है, जिसमें एक अंतर्निर्मित ट्रैवल स्विच होता है जो दरवाजा खुलने पर बिजली काट देता है। आसान सफाई और गर्मी अपव्यय के लिए दोनों सिरों पर वेंटिलेशन लूवर अलग किए जा सकते हैं।
② बेस: चैनल स्टील से वेल्डेड, नीचे शॉकप्रूफ फुट पैड से सुसज्जित। मोटर फिक्सिंग प्लेट दोहरी स्क्रू समायोजन संरचना को अपनाती है, जिससे बेल्ट तनाव को समायोजित करना आसान हो जाता है। बेस के अंदर एक ड्रम ग्रुप टर्निंग मैकेनिज्म और एक मल्टी{3}} कम्पार्टमेंट रिसीविंग ट्रफ स्थापित किया गया है; गर्त विभिन्न भागों को इकट्ठा करने और मिश्रण को रोकने के लिए ड्रम जोन से मेल खाता है।
③ मल्टी-स्टेशन ज़ोन ड्रम टर्नटेबल असेंबली: बड़ा टर्नटेबल स्टील प्लेट से बना है, जिसमें चार स्वतंत्र ज़ोन ड्रम हैं। विभाजन अलग करने योग्य अति पतली पॉलीयुरेथेन सामग्री हैं, जिन्हें आसानी से अलग करने के लिए बकल द्वारा तय किया गया है। ड्रम कवर स्वतंत्र ज़ोन प्रेस प्रकार के होते हैं, प्रत्येक ज़ोन में एक अलग सीलबंद कवर होता है जिसे व्यक्तिगत रूप से खोला जा सकता है। ड्रम टर्निंग मैकेनिज्म एक वर्म गियर रिड्यूसर + चेन ड्राइव को अपनाता है, जो चार ड्रमों के सिंक्रोनस टर्निंग या एक ड्रम के स्वतंत्र टर्निंग (वैकल्पिक) का समर्थन करता है। आंतरिक ड्रम घिसाव प्रतिरोधी पॉलीयुरेथेन से बना है, जिसे आसानी से बदलने के लिए एक प्रेशर प्लेट के साथ स्थापित किया गया है।
④ मल्टी {{0} कार्यात्मक विद्युत कैबिनेट: IP54 धूल और पानी प्रतिरोध के साथ कोल्ड रोल्ड स्टील से बना। विद्युत नियंत्रण पैनल वैकल्पिक ज़ोन इंचिंग स्विच से सुसज्जित है, जो अधिक लचीले संचालन के लिए एकल ड्रम के स्वतंत्र इंचिंग नियंत्रण की अनुमति देता है।

(2)कार्य सिद्धांत
990A मॉडल के कोर ग्राइंडिंग सिद्धांत के अनुरूप, मोटर घूमने के लिए बड़े टर्नटेबल को चलाता है, और गियर सेट चार ड्रमों को विपरीत दिशा में घुमाता है, जिससे दोहरी केन्द्रापसारक बल बनता है। मुख्य अंतर ड्रम के अंदर स्वतंत्र ज़ोन डिज़ाइन है: प्रत्येक ज़ोन में वर्कपीस और अपघर्षक को स्वतंत्र रूप से ग्राउंड किया जाता है, केन्द्रापसारक बल केवल ज़ोन के भीतर कार्य करता है, जिससे मिश्रण या टकराव के बिना कई प्रकार के हिस्सों की एक साथ पीसने का एहसास होता है। चार ड्रम सभी क्षेत्रों में लगातार पीसने की दक्षता और गुणवत्ता सुनिश्चित करने के लिए समकालिक गति विनियमन का समर्थन करते हैं, जबकि परिचालन लचीलेपन को बढ़ाते हुए, भागों को उनकी पीसने की प्रगति के अनुसार अलग-अलग डिस्चार्ज करने के लिए स्वतंत्र अनलोडिंग उपलब्ध है।

(1) संचालन प्रक्रियाएँ
① बिजली की आपूर्ति कनेक्ट करें, ड्रम को ऐसी स्थिति में समायोजित करने के लिए इंचिंग स्विच दबाएं जहां सामने का ऊपरी मुंह 10 डिग्री आगे झुका हुआ हो। आवश्यकतानुसार एकल ज़ोन या सभी ज़ोन का प्रेस टाइप कवर खोलें।
② विभिन्न प्रकार के वर्कपीस को अलग-अलग डीग्रीज़ करें। वर्कपीस और अपघर्षक को 1:3 के अनुपात में विभिन्न क्षेत्रों में लोड करें, प्रत्येक क्षेत्र की लोडिंग क्षमता उसकी मात्रा का 60% -65% हो। प्रत्येक क्षेत्र में उपयुक्त अपघर्षक पदार्थ और पानी डालें (जल स्तर में वर्कपीस और अपघर्षक जलमग्न होना चाहिए), और प्रत्येक क्षेत्र के कवर को जकड़ें।
③ स्पीड नॉब को लक्ष्य गति के अनुसार समायोजित करें और मशीन शुरू करें। लगातार पीसने का समय 90 मिनट से अधिक नहीं होना चाहिए; बाद में ठंडा करने के लिए बंद कर दें।
④ पीसने के बाद, अलग-अलग हिस्सों की पीसने की प्रगति के अनुसार अलग-अलग या समकालिक रूप से अनलोड करें। मिश्रण को रोकने के लिए विभिन्न क्षेत्रों से वर्कपीस को प्राप्त करने वाले गर्त के संबंधित डिब्बों में डालें।

(2) दैनिक रखरखाव
①500 घंटे के ऑपरेशन के बाद, सभी बियरिंग्स में ZL{2}}3 कैल्शियम-आधारित बियरिंग ग्रीस जोड़ें।
② दैनिक संचालन के बाद प्रत्येक ड्रम क्षेत्र और रिसीविंग ट्रफ डिब्बे के अंदरूनी हिस्से को साफ करें; पीसने वाले तरल पदार्थ के अवशिष्ट से क्षरण को रोकने के लिए आंतरिक ड्रमों और विभाजनों को पोंछकर सुखा लें। ज़ोन कवर और विभाजन बकल के सीलिंग रिंगों का नियमित रूप से निरीक्षण करें, और पुराने या ढीले होने पर उन्हें बदलें या जकड़ें।
③ मोटर बेल्ट और टर्निंग चेन के तनाव की बार-बार जांच करें, और असामान्यताएं पाए जाने पर तुरंत समायोजित करें। विद्युत कैबिनेट के अंदर की धूल को साप्ताहिक रूप से साफ करें और ढीले टर्मिनल कनेक्शन की जांच करें।
④ यदि ऑपरेशन के दौरान असामान्य शोर होता है तो मशीन को तुरंत बंद कर दें; बोल्ट, बियरिंग, गियर और अन्य घटकों के निरीक्षण पर ध्यान दें, और क्षतिग्रस्त हिस्सों को तुरंत बदलें।

हार्डवेयर, इलेक्ट्रॉनिक्स, ऑटो पार्ट्स, सटीक मशीनरी और अन्य उद्योगों में बहु-विभिन्न, छोटे-छोटे बैच धातु भागों के डिबरिंग, चैम्फरिंग और पॉलिशिंग के लिए उपयुक्त। यह विभिन्न विशिष्टताओं के कई प्रकार के हिस्सों को बिना किसी मिश्रण या टक्कर के एक साथ पीस सकता है, जिससे कई प्रकार के हिस्सों की पीसने की दक्षता में काफी सुधार होता है। यह छोटे से {5 से मध्यम बैच और बहु ​​{7} किस्म के उत्पादन में लगे प्रसंस्करण संयंत्रों के लिए आदर्श है।
